一、電梯視頻監控
電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯視頻監控對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯視頻監控可實時掌握電梯轎廂內的情況，保障乘客安全。
電梯監控視頻傳輸可分為有線和無線兩種。
有線傳輸：采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在一到二年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。
無線傳輸：無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。
隨行線纜
二、如何部署
電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式，如下圖：
頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。
值得注意的是，網橋都是有發射端與接收端。
三、網橋如何組網？
轎廂端的網橋需設置為客戶端模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變?yōu)闊o線信號。
組網原理圖：
電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變?yōu)橛芯�信號傳輸?shù)絅VR。
總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。
安裝到電梯井之前需要事先將網橋配對好。
四、電梯無線監控項目實例
上面我們提到了電梯安裝無線網橋的方法，那么這篇我們來看下實例。
施工背景：
剛接了個電梯安裝監控的項目，一棟大廈，共35層8部電梯，之前安裝的電梯監控都是放線纜�？蛻艨粗苓叺膸准易霭卜赖亩加靡环N新產品無線網橋代替網線，也就做無線監控。所以用無線網橋！
安裝圖紙：
走廊兩邊各4部電梯，兩邊電梯監控安裝方法一模一樣，最終連接到一個總交換機然后到機房！
采購安裝：
攝像頭：8臺；
攝像機電源8個，電源插排8個；
硬盤錄像機：1臺；
4TB硬盤：一個；
無線網橋：8對；
24口交換機：1臺；
300米網線一箱！
四芯單模光纖400米
光纖收發器1對
核心交換機1臺
準備工作：
設備都到位，為了做到萬無一失。在店里的時候先把16臺網橋都分開設置了8對。每個網橋分別標記了 發射1，接收1，發射2，接收2……以免混調，都簡單的用攝像頭測試下能否出圖像。再把每個攝像頭都測試過，一切沒有問題。
整體安裝：
常規的攝像頭安裝就不說了。具體說下網橋如何安裝！首先把網橋發射1固定在電梯廂下面，取220V電連接POE電源。POE電源LAN口連接攝像頭，POE口連接網橋。最終如下圖：

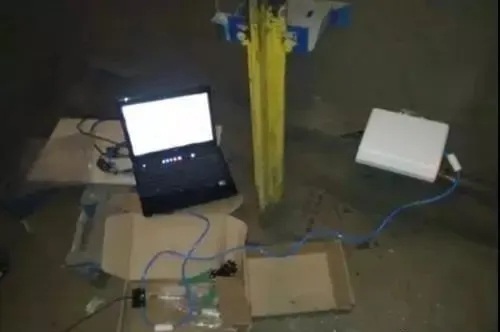

發射做完之后再把接收1通電連接電腦。
連接方式：POE電源通電，POE口連接網橋，LAN口連接電腦。兩個網橋白色面對準，把電梯朝上升。電腦測試攝像頭圖像是否穩定。
測試沒問題，即可安裝下一部電梯，方法依舊！
最終網橋和攝像頭都安裝好。把所有連接到一個交換機上，然后光纖線拉到機房。
